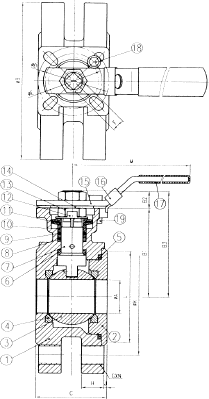

Kompaktkugelhahn, 1 tlg.,  WB-11-16/40



1.    Gehäuse 2.    Anschlußstück 3.    Kugel 4.    Spindel 5.    Gehäusedichtung 6.   Dichtung 7.    Spindel 8.    Packung 9.    Buchse 10.  Buchse 11.  Belleville Ring 12. Dichtring 13.  Spindelmutter 14.  Spindelscheibe 15.  Hebel 16.  Verschluß 17.  Hebelschutz 18.  Stoppin 19.  Pinmutter



Große	A	ØB	B1	B2	B3	C	ØD	ØE	F	G	N	H	J	K	L	M
1"	25	115	65	12.6	77.6	50	50	40	11	M12	2	16	2	85	68	165
1 1/4"	32	140	77	14	91	60	50	40	11	M16	2	16	3	100	78	165
1 1/2"	38	150	85.5	17.5	103	65	70	50	14	M16	2	17	3	110	88	185
2"	50	165	93	17.5	110.5	80	70	50	14	M16	2	17	3	125	102	185
2 1/2"	65	185	109.7	19.8	129.5	110	102	70	14	M16	4	19	3	145	122	260
3"	80	200	119.5	20	139.5	120	102	70	17	M16	4	21	3	160	138	260
4"	100	235	132.7	21.8	154.5	150	102	70	17	M16	4	21	3	190	162	310
