Technische Daten zu "Kugelhahn V-206M"

1: Gehäuse

2: Kappe

3: Kugel

4: kugelsitz

5: Spindel

6: Dichtung

7: Stopfbuchse

8: Spindeldichtung

9: Buchse

10: Spindelring

11: Stopring

12: Spindelmutter

13: Spindelscheibe

14: Verschluß

16: Hebelschutz

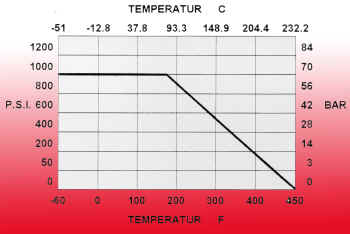

ABMESSUNGEN VORRAT
A B C E H H1 J K ISO 316
NW " mm mm mm mm mm mm mm 5111 BSP NPT
NW 15 1/2" 15 32.5 65.0 130 29.5 11.0 25 5 F03 V o
NW 20 3/4" 20 37.2 74.4 130 33.6 11.7 30 5 F04 V o
NW 25 1" 25 44.0 88.0 165 45.0 13.9 35 6 F05 V o
NW 32 1.1/4" 32 51.3 102.6 165 51.6 13.9 35 6 F05 V o
NW 40 1.1/2" 38 55.0 110.0 222 56.1 15.0 55 6 F07 V o
NW 50 2" 50 64.9 129.8 222 65.0 15.0 55 6 F07 V o

V = Vorrat O = auf Anfrage ab Werk
