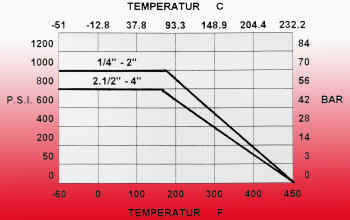

Technische Daten zu "Kugelhahn V-205MMT"

1: Gehäuse

2: Endkappe

3: Kugel

4: Spindel

5: Spindelmutter

6: Spindelring

7: Hebel

8: Kugelsitz

9: Buchse

10: Spindeldichtung
11: Dichtung
12: Stopring
13: Stopfbuchse
14: Bolz
15: Stoppin
15: Stoppin
16: Hebelschutz
17: Mutter
18: Ring
19: Spindelscheibe
20: Verschluß

ABMESSUNGEN VORRAT
A B C D D1 E G kg/st 316
NW " mm mm mm mm mm mm mm ISO 5211 BSP NPT
NW 8 1/4" 11.6 33 66 65 50.5 130 9.5 F03 0.40 V V
NW 10 3/8" 12.7 33 66 65 50.5 130 9.5 F03 0.38 V V
NW 15 1/2" 15.0 33 66 65 50.5 130 9.5 F03 0.56 V V
NW 20 3/4" 20.0 38 76 68 53.7 130 9.5 F03 0.75 V V
NW 25 1" 25.0 43 86 71 66.3 165 11.0 F04 1.08 V V
NW 32 1.1/4" 32.0 51 102 78 65.9 165 11.0 F04 1.73 V V
NW 40 1.1/2" 38.0 60 120 86 80.7 190 14.0 F05 2.56 V V
NW 50 2" 50.0 66 132 95 88.0 190 14.0 F05 3.20 V V
NW 65 2.1/2" 65.0 82 164 130 119.3 250 19.0 F07 7.35 V o
NW 80 3" 80.0 91 182 148 125.8 250 19.0 F07 11.21 V o
NW 100 4" 100.0 118 236 185 161.8 280 24.0 F10 20.30 V o

V = Vorrat O = auf Anfrage ab Werk
