Technische Daten zu "Flanschenkugelhahn V-205F"

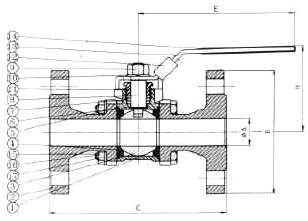

1: Gehäuse

2: Endkappe

3: Kugel

4: Kugelsitz

5: Kugelsitz

6: Dichtung

7: Stopfbuchse

8: Spindel

9: Spindelmutter

10: Spindelscheibe

11: Buchse

12:Verschluß

13: Hebel

14: Hebelschutz

15: Bolz

16: Mutter

17: Ring

ABMESSUNGEN
A B C E H kg/st VORRAT
NW " mm mm mm mm mm 316
NW 15 1/2" 15.0 95 130 130 57 1.40 V
NW 20 3/4" 20.0 105 150 130 64 2.77 V
NW 25 1" 25.0 115 160 165 71 3.67 V
NW 32 1.1/4" 32.0 140 180 165 78 5.50 V
NW 40 1.1/2" 38.0 150 200 190 86 7.29 V
NW 50 2" 50.0 165 230 190 95 11.46 V
NW 65 2.1/2" 65.0 185 290 250 130 16.55 V
NW 80 3" 80.0 200 310 250 148 23.44 V
NW 100 4" 100.0 235 350 280 173 46.50 V

V = Vorrat O = auf Anfrage ab Werk
