Technische Daten zu "Kugelhahn V-011"

1: Gehäuse

2: Kugel

3: Kugelsitz

4: Stopfbuchse

5: Dichtung

6: Spindeldichtung

7: Buchse

8: Hebel

9: Spindelscheibe

10: Spindelmutter

11: Spindel

12: Hebelschutz

13: Kappe







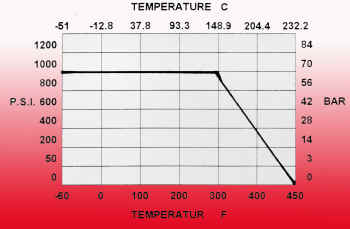

ABMESSUNGEN VORRAT
  A C D E kg/st 316
NW " mm mm mm mm   BSP    NPT
NW  8 1/4" 8 66 50 100 0.19 V         o
NW 10 3/8" 8 66 50 100 0.21 V               o
NW 15 1/2" 10 76 50 100 0.29  V        o
NW 20 3/4" 15 86 55 120 0.44 V       o
NW 25 1" 20 100 60 120 0.52  V        o

                                V = Vorrat    O = auf Anfrage ab Werk
