Technische Daten zu "Kugelhahn V-010"



1: Gehäuse

2: Kugel

3: Kugelsitz

4: Kugelsitz

5: Dichtung

6: Spindeldichtung

7: Buchse

8: Hebel

9: Spindelscheibe

10: Spindelmutter

11: Spindel

12: Hebelschutz

13: Einschraubstück













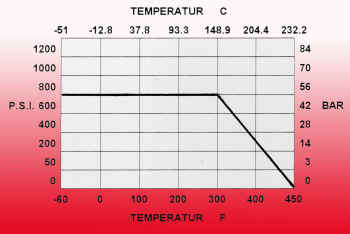

ABMESSUNGEN VORRAT
D A B E H L kg/st 316
NW " mm mm mm mm mm mm

 BSP

 NPT
NW  8 1/4" 5 11 20 60 64 46 0.08 V o
NW 10 3/8" 7 12 24 80 70 51 0.13 V o
NW 15 1/2" 9 15 29 90 90 66 0.21 V o
NW 20 3/4" 12.5 17 33 100 90 74 0.40 V o

                                        V = Vorrat    O = auf Anfrage ab Werk
