Technische Daten zu "Kugelhahn V-009"

1: Gehäuse

2: Kugel

3: Kugelsitz

4: Stopfbuchse

5: Endkappe

6: Spindel

7: Dichtung

8: Spindeldichtung

9: Buchse

10: Hebel

11: Spindelscheibe

12: Spindelmutter

13: Hebelschutz

14: Verschluß











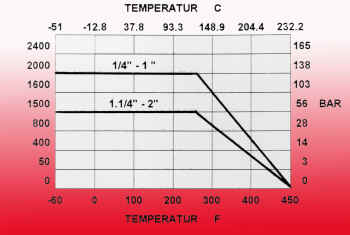

ABMESSUNGEN VORRAT
  A B C D E kg/st 316
NW " mm mm mm mm mm   BSP  NPT
NW  8 1/4" 11.6 27 54 50 96 0.30 V o
NW 10 3/8" 12.7 30 60 50 96 0.30 V o
NW 15 1/2" 15.0 37 74 53 96 0.50 V o
NW 20 3/4" 20.0 40 80 64 125 0.60 V o
NW 25 1" 25.0 45 90 66 125 1.00 V o
NW 32 1.1/4" 32.0 55 110 79 170 1.50 V o
NW 40 1.1/2" 38.0 60 120 83 170 2.30 V o
NW 50 2" 50.8 70 140 94 170 3.70 V o

                                V = Vorrat     O = auf Anfrage ab Werk
