Technische Daten zu "Kugelhahn V-003P"

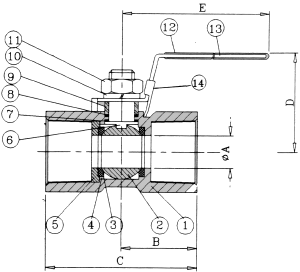

1: Gehäuse

2: Kugel

3: Kugelsitz

4: Stopfbuchse

5: Einschraubstück

6: Spindel

7: Dichtung

8: Spindeldichtung

9: Buchse

10: Spindelscheibe

11: Spindelmutter

12: Hebelschutz

13: Hebel

14: Verschluß









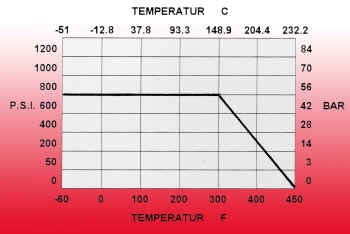

ABMESSUNGEN VORRAT
  A B C D E kg/st 316
NW " mm mm mm mm mm

  BSP

NPT
NW  8 1/4" 5.0 19.5 39.0 35.0 64 0.07 V o
NW 10 3/8" 7.0 22.0 44.0 37.0 70 0.10 V o
NW 15 1/2" 9.2 28.3 56.5 43.5 90 0.16 V o
NW 20 3/4" 12.5 29.0 58.0 47.0 90 0.25 V o
NW 25 1" 15.0 35.5 71.0 50.0 103 0.43 V o
NW 32 1.1/4" 20.0 39.0 78.0 57.0 103 0.70 V o
NW 40 1.1/2" 25.5 41.5 83.0 69.0 127 0.83 V o
NW 50 2" 32.0 50.0 100.0 74.5 127 1.50 V o

                                                  V = Vorrat      O = auf Anfrage ab Werk
