Technische Daten zu "Kugelhahn V-003HP"

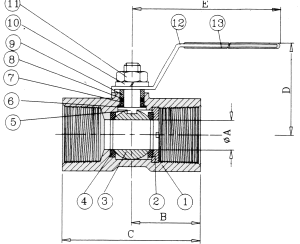

1: Gehäuse

2: Einschraubstück

3: Kugel

4: Kugelsitz

5: Spindel

6: Dichtung

7: Spindeldichtung

8: Dichtung

9: Buchse

10: Spindelscheibe

11: Spindelmutter

12: Hebel

13: Hebelschutz







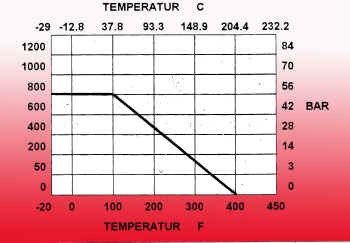

ABMESSUNGEN VORRAT
A B C D E kg/st 316
NW " mm mm mm mm mm

BSP

 NPT
NW  8 1/4" 5 20 40 27 60 0.33 V O
NW 10 3/8" 8 23 46 31 62 0.33 V O
NW 15 1/2" 10 28 56 55 100 0.33 V O
NW 20 3/4" 13 31 63 63 103 0.43 V O
NW 25 1" 15 37 74 63 105 0.63 V O
NW 32 1.1/4" 20 44 88 73 145 1.04 o O
NW 40 1.1/2" 25 48 96 73 140 1.64 o O
NW 50 2" 32 55 109 77 163 2.24 o O

                  V = Vorrat      O = auf Anfrage ab Werk
