Technische Daten zu "Kugelhahn V-003"



1: Gehäuse

2: Kugel

3: Kugelsitz

4: Einschraubstück

5: Spindel

6: Dichtung

7: Buchse

8: Spindelscheibe

9: Spindelmutter

10: Hebelschutz

11: Hebel













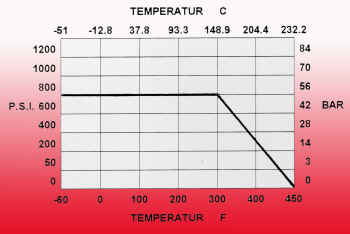

ABMESSUNGEN VORRAT
  A B C D E O kg/st 304 316
NW " mm mm mm mm mm mm   BSP   NPT BSP   NPT
NW  8 1/4" 5 26 52 40 88 31 0.33 V O V V
NW 10 3/8" 8 25 50 38 100 28 0.33 V O V V
NW 15 1/2" 10 30 60 40 102 31 0.33 V O V V
NW 20 3/4" 13 34 68 47 105 36 0.43 V O V V
NW 25 1" 17 36 72 47 105 42 0.63 V O V V
NW 32 1.1/4" 22 44 88 60 142 53 1.04 o O V O
NW 40 1.1/2" 25 49 98 65 152 60 1.64 o O V O
NW 50 2" 32 55 110 68 160 72 2.24 o O V O

                                        V = Vorrat      O = auf Anfrage ab Werk
