Technische Daten zu "2 tlg., Flanschenkugelhahn MD-11-16"
|

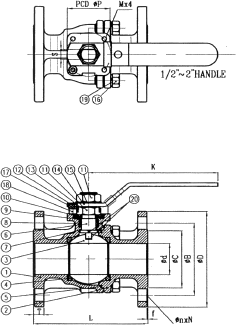

1. Gehäuse 2. Anschlußstück 3. Kugel 4. Kugeldichtung 5. Gehäusedichtung 6. Spindel 7. Dichtung 8. Kugelsitz 9. Verschluß 10. Anschlußmutter 11. Anschlußschraube 12. Verschluß 13. Stopper 14. Hebel 15. Klemmring 16. Mutter 17. Bolz 18. Verschlußsitz 19. Antistatische Feder
|
| Große | Ød | ØB | ØC | ØD | K | L | T | f | Øn | N | M | ØP |
| 1/2" | 15 | 65 | 45 | 95 | 130 | 115 | 14 | 2 | 14 | 4 | M5 | 42 |
| 3/4" | 20 | 75 | 58 | 105 | 130 | 120 | 16 | 2 | 14 | 4 | M5 | 42 |
| 1" | 25 | 85 | 68 | 115 | 160 | 125 | 16 | 2 | 14 | 4 | M6 | 50 |
| 1 1/4" | 32 | 100 | 78 | 140 | 160 | 130 | 16 | 2 | 18 | 4 | M6 | 50 |
| 1 1/2" | 38 | 110 | 88 | 150 | 200 | 140 | 16 | 3 | 18 | 4 | M8 | 70 |
| 2" | 50 | 125 | 102 | 165 | 200 | 150 | 18 | 3 | 18 | 4 | M8 | 70 |
| 2 1/2" | 65 | 145 | 122 | 185 | 200 | 170 | 18 | 3 | 18 | 4 | M8 | 70 |
| 3" | 80 | 160 | 138 | 200 | 325 | 180 | 20 | 3 | 18 | 8 | M10 | 102 |
| 4" | 100 | 180 | 158 | 220 | 325 | 190 | 20 | 3 | 18 | 8 | M10 | 102 |
| 5" | 125 | 210 | 158 | 250 | 200 | 22 | 3 | 18 | 8 | M | 102 | |
| 6" | 150 | 240 | 188 | 285 | 210 | 22 | 3 | 22 | 8 | M | 125 |
