Technische Daten zu "Flanschenkugelhahn KF-301F-16"

KF-301F-16 Flanschanschluss nach DIN 2501 ND 16

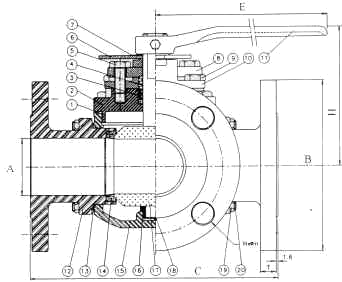

ABMESSUNGEN
  A B C E H VORRAT
NW " mm mm mm mm mm 316
40 1.1/2" 40 150 220 385 115 V
50 2" 50 165 228 385 149 V
80 3" 80 200 277 385 164 V
100 4" 100 220 322 385 199 V
125 5" 125 250 410 500 220 V
150 6" 150 285 423 500 263 V
200 8" 200 340 531 500 284 O

                                                                   V = Vorrat    O = auf Anfrage ab Werk



KF-301F-40 Flanschanschluss nach DIN 2501 ND 40

ABMESSUNGEN
  A B C E H VORRAT
NW " mm mm mm mm mm 316
40 1.1/2" 40 150 220 385 115 O
50 2" 50 165 228 385 149 O
80 3" 80 200 277 385 164 O
100 4" 100 235 322 385 199 O

                                                                    V = Vorrat    O = auf Anfrage ab Werk
