Technische Daten zu "Flanschenkugelhahn KF-301F-150"



KF-301F-150 Flanschanschluss nach ANSI B16.5 150lbs

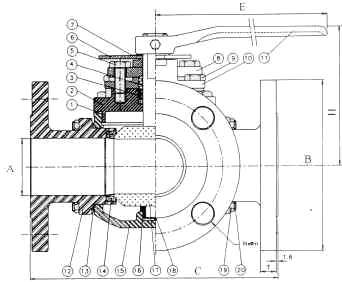

ABMESSUNGEN
  A B C E H VORRAT
" NW mm mm mm mm mm 316
1.1/2" 40 38.1 127 213 385 115 V
2" 50 50.8 152 220 385 149 V
3" 80 76.2 191 275 385 164 V
4" 100 101.6 229 330 385 199 V
5" 125 127.0 254 380 500 220 V
6" 150 152.4 279 430 500 263 V
8" 200 203.2 343 540 500 284 O

                                                                                           V = Vorrat    O = auf Anfrage ab Werk



KF-301F-300 flanged according ANSI B16.5 300lbs

ABMESSUNGEN
  A B C E H VORRAT
" NW mm mm mm mm mm 316
1.1/2" 40 38.1 156 226 385 115 o
2" 50 50.8 165 233 385 149 o
3" 80 76.2 210 295 385 164 o
4" 100 101.6 254 346 385 199 o
                                                                                            V = Vorrat    O = auf Anfrage ab Werk
