Technische Daten zu "Kugelhahn K-301T"

















1: Gehäuse

2: Kugel

3: Kugelsitz

4: Endkappe

5: Spindel

6: Dichtung

7: Kugelsitz

8: Spindeldichtung

9: Buchse

10: Hebel

11: Strömungsanzeige

12: Klemmring

13: Kontermutter

14: Verschluss

15: Hebelschutz





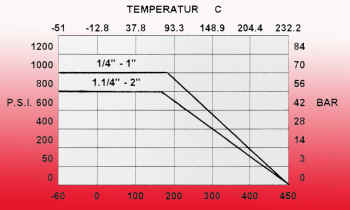

ABMESSUNGEN VORRAT
A B C D E P S U kg/st

316
NW " mm mm mm mm mm mm mm mm BSP NPT
NW  8 1/4" 11.2 37.5 75 53 96 71.5 34.0 37.5 0.60

V

 o
NW 10 3/8" 11.2 37.5 75 53 96 71.5 34.0 37.5 0.60 V o
NW 15 1/2" 12.5 37.5 75 53 96 71.5 34.0 37.5 0.60 V o
NW 20 3/4" 15.0 42.5 85 64 125 81.5 39.0 42.5 1.00 V o
NW 25 1" 20.0 50.0 100 66 125 100.5 50.5 50.0 1.70 V o
NW 32 1.1/4" 25.0 57.5 115 79 170 108.5 51.0 57.5 2.30 V o
NW 40 1.1/2" 32.0 62.5 125 83 170 120.5 58.0 62.5 3.40 V o
NW 50 2" 40.0 75 150 94 170 140.0 65.0 75.0 5.30 V o

                                        V = Vorrat    O = auf Anfrage ab Werk
