Technische Daten zu "Kugelhahn K-301L"

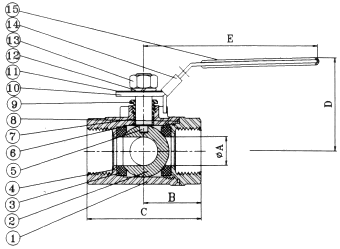

1: Gehäuse

2: Kugel

3: Kugelsitz

4: Endkappe

5: Spindel

6: Dichtung

7: Spindeldichtung

8: Kugelsitz

9: Buchse

10: Hebel

11: Strömungsanzeige

12: Klemmring

13: Kontermutter

14: Verschluß

15: Hebelschutz











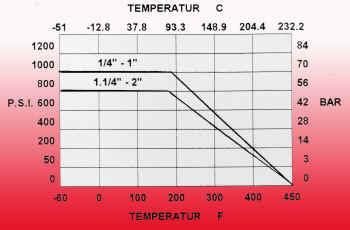

                                 ABMESSUNGEN VORRAT
NW " A B C D E kg/st 316
NW  8 1/4" mm mm mm mm mm

BSP

NPT
NW 10 3/8" 11.2 30 60 56 95 0.40 V o
NW 15 1/2" 11.2 30 60 56 95 0.40 V o
NW 20 3/4" 12.7 30 60 56 95 0.40 V o
NW 25 1" 16.0 37 74 64 125 0.70 V o
NW 32 1.1/4" 20.0 41 82 66 125 0.90 V o
NW 40 1.1/2" 32.0 62 114 83 145 2.20 V o
NW 50 2" 38.1 71 142 88 205 3.30 V o

           V = Vorrat    O = auf Anfrage ab Werk
