Technische Daten zu "Absperrschieber GTF-16"

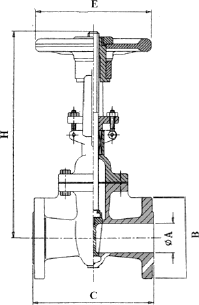

ABMESSUNGEN |
|||||||||
A | B | C | E | H (open) | H (close) | kg/st | VORRAT | ||
NW | " | mm | mm | mm | mm | mm | mm | 316 | |
15 | 1/2" | 15 | 95 | 115 | 100 | 202 | 184 | 5 | V |
20 | 3/4" | 20 | 105 | 120 | 100 | 220 | 195 | 6 | V |
25 | 1" | 25 | 115 | 120 | 100 | 238 | 208 | 7 | V |
40 | 1.1/2" | 40 | 150 | 240 | 150 | 286 | 236 | 12 | V |
50 | 2" | 50 | 165 | 250 | 150 | 338 | 278 | 14 | V |
65 | 2.1/2" | 65 | 185 | 270 | 150 | 398 | 332 | 20 | V |
80 | 3" | 80 | 200 | 280 | 200 | 455 | 366 | 24 | V |
100 | 4" | 100 | 220 | 300 | 250 | 545 | 430 | 44 | V |
125 | 5" | 125 | 250 | 325 | 250 | 650 | 508 | 58 | V |
150 | 6" | 150 | 285 | 350 | 300 | 740 | 572 | 69 | V |
200 | 8" | 200 | 340 | 400 | 300 | 943 | 727 | 114 | V |
250 | 10" | 250 | 395 | 450 | 350 | 1145 | 873 | 199 | O |
300 | 12" | 300 | 445 | 500 | 400 | 1348 | 1025 | 275 | O |
V = Vorrat O = auf Anfrage ab Werk
