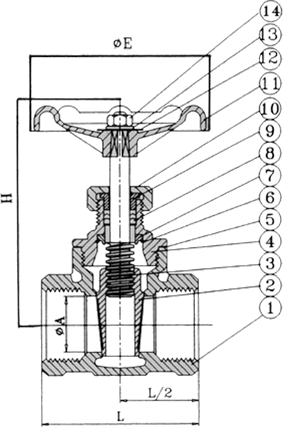

Technische Daten zu "Muffenschieber GT-200"
1: Gehäuse
2: Scheibe
3: Spindel
4: Deckel
5: Dichtpackung
6: Dichtring
7: Spindelhalterung
8: Spindelpackung
9: Buchse
10: Unterlegscheibe
11: Handrad
12: Bezeichnungsplatte
13: Halterung
14: Handradmutter
| ABMESSUNGEN | VORRAT | ||||||||
| A | H (open) | L | L/2 | E | kg/st | 316 | |||
| NW | " | mm | mm | mm | mm | mm | BSP | NPT | |
| NW 15 | 1/2" | 15 | 90 | 55 | 27.5 | 70 | 0.38 | V | o |
| NW 20 | 3/4" | 20 | 97 | 60 | 30.0 | 70 | 0.50 | V | o |
| NW 25 | 1" | 25 | 108 | 65 | 32.5 | 80 | 0.70 | V | o |
| NW 32 | 1.1/4" | 32 | 120 | 75 | 37.5 | 80 | 1.05 | V | o |
| NW 40 | 1.1/2" | 38 | 146 | 85 | 42.5 | 90 | 1.40 | V | o |
| NW 50 | 2" | 50 | 163 | 95 | 47.5 | 100 | 2.05 | V | o |
V = Vorrat O = auf Anfrage ab Werk
